一、特点
1、选用进口食品级不锈钢板,不生锈,反射太阳光线,不滋生藻类,保持水质清洁。
2、采用冲压成型工艺生产,特有的板型,以最小材料消耗达到高强度的要求,重量仅为普通钢板水箱的三分之一,价格接近普通碳钢板水箱。
3、独特的结构设计,全焊接,强度高。与螺栓结构不同,省去了密封条,不会漏水。
二、适用范围
适用于工业与民用建筑中生产及生活冷水、热水、中水、消防等给谁的贮存及采暖系统膨胀和凝结的贮水。
三、执行标准
JB/T4735-1997《钢制焊接常压容器》、Q/32028/JZZB01-2001《JZ牌不锈钢饮用水箱》、《生活饮用水输配水设备及防护材料的安全性评价标准》

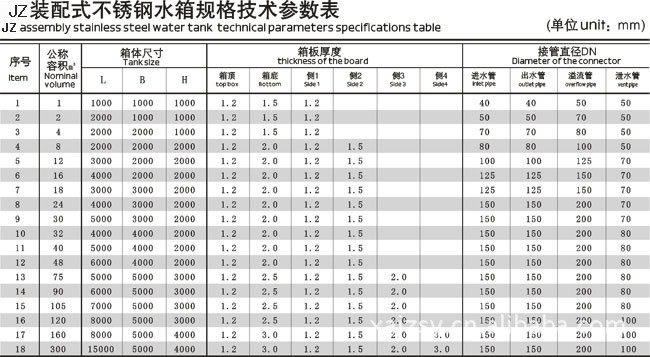

产品规格 见表
型 号
|
理论容积
(m³) |
实际充装容积 (m³) |
型 号 |
理论容积 (m³) |
实际充装容积(m³) |
TF-1 |
1 |
0.80 |
TF-50 |
50 |
45 |
TF-1.5 |
1.50 |
1.30 |
TF-55 |
55 |
49.50 |
TF-2 |
2 |
1.60 |
TF-60 |
60 |
56 |
TF-3 |
3 |
2.60 |
TF-70 |
70 |
66 |
TF-4 |
4 |
3.60 |
TF-80 |
80 |
76 |
TF-6 |
6 |
5.20 |
TF-90 |
90 |
84 |
TF-8 |
8 |
7.20 |
TF-100 |
100 |
95 |
TF-9 |
9 |
7.80 |
TF-120 |
120 |
112 |
TF-10 |
10 |
9.20 |
TF-150 |
150 |
140 |
TF-12 |
12 |
10.80 |
TF-180 |
180 |
168 |
TF-15 |
15 |
13.80 |
TF-200 |
200 |
190 |
TF-16 |
16 |
14.40 |
TF-240 |
240 |
228 |
TF-18 |
18 |
16.20 |
TF-300 |
300 |
280 |
TF-20 |
20 |
18.40 |
TF-360 |
360 |
336 |
TF-22.5 |
22.50 |
20.70 |
TF-400 |
400 |
380 |
TF-24 |
24 |
21.60 |
TF-450 |
450 |
420 |
TF-30 |
30 |
27.60 |
TF-500 |
500 |
475 |
TF-40 |
40 |
36.00 |
TF-560 |
560 |
532 |
TF-45 |
45 |
40.50 |
TF-1000 |
1000 |
950 | 注:保温需另注明。
四、设计选用要点
生活、工业用水水箱容积计算按国家规范进行设计。如有消防要求,其容积应按国家现行消防规范设计。水箱中生活出水管应高于消防用 水水位,以确保消防供水的可靠性。高层建筑的屋顶消防水箱的设置不仅要满足水量要求,还应满足最不利消火栓的静水压力。否则,应另设增压装置。

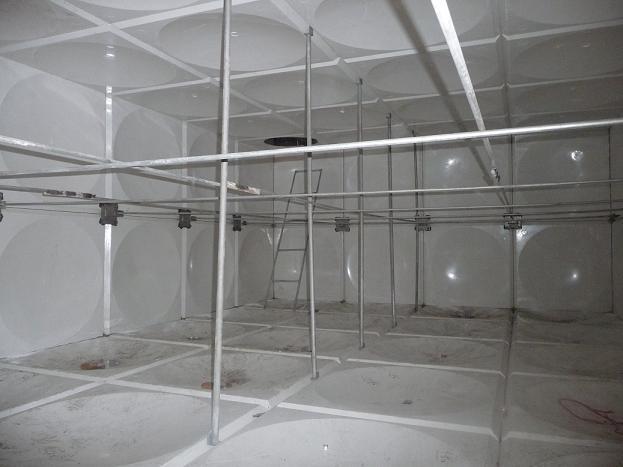

1、水箱的箱壁、箱顶、箱底均由定型模压板拼装而成,用槽钢托架支撑箱底。
2.水箱置于屋面时,按本图布置梁;水箱置于地面时,可参照此图布置,梁高度尺寸不限。
3.梁混凝土尺寸及配筋仅供参考,应由设计人员复核计算后确定。
4、定型板尺寸为1000×1000、1000×500、500×500mm,水箱的长、宽、高尺寸均为板块尺寸的倍数。
5、水箱的附件如入孔、接管、内外人梯、水位计等,可按设计需要进行选用。
6、容积均为理论容积。
五、安装要点
安装现场无特殊要求,可提供保温服务。
注:梁混凝土强度可按C20浇筑。 |
